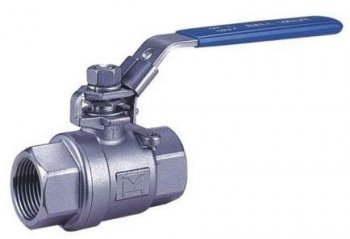

FeaturesThe thread ends conform to
- ASME B1.20.1 (NPT)
- DIN 2999 & BS 21
- ISO 228/1 & ISO 7/1
Investment casting
Blow-out proof stem
PTFE Seat
- 1/4"~1" 2000 W.O.G.
- 1-1/4"~2" 1500 W.O.G.
- 2-1/2"~4" 1000 W.O.G.
| Aplicable Standard | |
| Test and Inspection | API 598 |

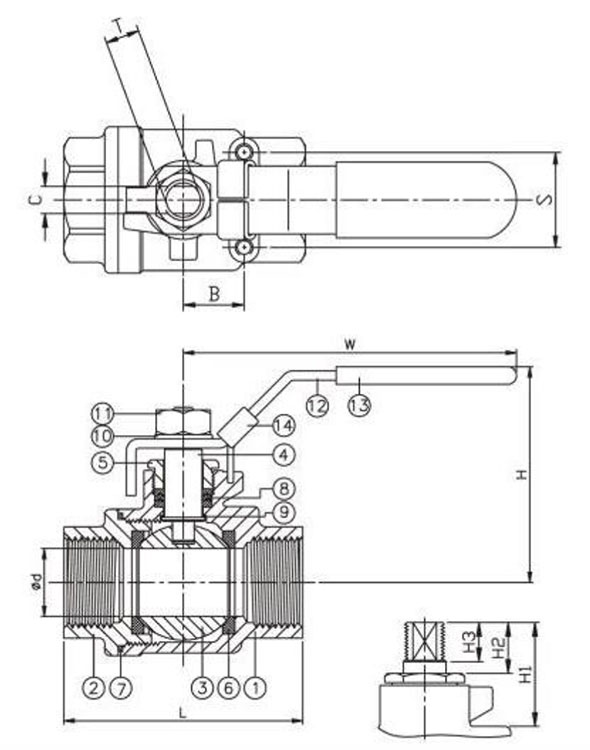

| ITEM | PARTS | MATERIAL | |
| 1 | BODY | ASTM A351-CF8M 1.4408 | ASTM A216-WCB 1.0619 |
| 2 | CAP | ||
| 3 | BALL | ASTM A351-CF8M | |
| 4 | STEM | ASTM A276-316 | |
| 5 | GLAND NUT | AISI 304 | |
| 6 | BALL SEAL | PTFE / RTFE | |
| 7 | BODY SEAL | PTFE | |
| 8 | PACKING | PTFE / RTFE | |
| 9 | THRUST WASHER | PTFE | |
| 10 | SPRING WASHER | AISI 304 | |
| 11 | NUT | ||
| 12 | HANDLE | ||
| 13 | HANDLE SLEEVE | PVC | |
| 14 | LOCK DEVICE | AISI 304 | |
 |
DN | d | L | H | W | S | B | C | H1 | H2 | H3 | T | Torque (N-m) | Weight (kg) |
| 8 | 12 | 60,5 | 50 | 102 | 28 | 14 | 5 | 32,5 | 12,5 | 10,5 | 5/16"W | 4,07 | 0,26 | |
| 10 | 13 | 60,5 | 50 | 102 | 28 | 14 | 5 | 32,5 | 12,5 | 10,5 | 5/16"W | 4,07 | 0,28 | |
| 15 | 15 | 64 | 50 | 102 | 28 | 14 | 5 | 32,5 | 12,5 | 10,5 | 5/16"W | 4,41 | 0,3 | |
| 20 | 20 | 77 | 62 | 120 | 35 | 22 | 6,5 | 40,5 | 16 | 13,5 | 3/8"W | 5,88 | 0,55 | |
| 25 | 25 | 90 | 75,5 | 159 | 35 | 22 | 8 | 50 | 18 | 15,5 | 7/16"W | 7,35 | 0,84 | |
 |
32 | 32 | 100 | 81 | 159 | 38 | 24 | 8 | 49 | 17 | 15,5 | 7/16"W | 8,82 | 1,26 |
| 40 | 38 | 118 | 98 | 188 | 38 | 24 | 9 | 60 | 19 | 17,5 | 1/2"W | 13,2 | 2 | |
| 50 | 50 | 138 | 108 | 188 | 38 | 24 | 9 | 62 | 20 | 17,5 | 1/2"W | 16,2 | 3,13 | |
 |
65 | 65 | 166,5 | 136 | 245 | 55 | 35 | 12 | 79 | 31 | 30,5 | 3/4"W | 44,1 | 6 |
| 80 | 80 | 193 | 147 | 245 | 55 | 35 | 12 | 78,5 | 31 | 30,5 | 3/4"W | 46,6 | 10,1 | |
| 100 | 100 | 260 | 183 | 320 | 60 | 50 | 16 | 99 | 53 | 42 | 1"W | - | - |
 |
NPS | d | L | H | W | S | B | C | H1 | H2 | H3 | T | Torque (in-lb) | Weight (lb) |
| 1/4" | 0,47 | 2,38 | 1,97 | 4,02 | 1,1 | 0,55 | 0,2 | 1,28 | 0,49 | 0,41 | 5/16"W | 36,02 | 0,57 | |
| 3/8" | 0,51 | 2,38 | 1,97 | 4,02 | 1,1 | 0,55 | 0,2 | 1,28 | 0,49 | 0,41 | 5/16"W | 36,02 | 0,62 | |
| 1/2" | 0,59 | 2,52 | 1,97 | 4,02 | 1,1 | 0,55 | 0,2 | 1,28 | 0,49 | 0,41 | 5/16"W | 39,03 | 0,66 | |
| 3/4" | 0,79 | 3,03 | 2,44 | 4,72 | 1,38 | 0,87 | 0,26 | 1,59 | 0,63 | 0,53 | 3/8"W | 52,04 | 1,21 | |
| 1" | 0,98 | 3,54 | 2,97 | 6,26 | 1,38 | 0,87 | 0,31 | 1,97 | 0,71 | 0,61 | 7/16"W | 65,05 | 1,85 | |
 |
1-1/4" | 1,26 | 3,94 | 3,19 | 6,26 | 1,5 | 0,94 | 0,31 | 1,93 | 0,67 | 0,61 | 7/16"W | 78,06 | 2,78 |
| 1-1/2" | 1,5 | 4,65 | 3,86 | 7,4 | 1,5 | 0,94 | 0,35 | 2,36 | 0,75 | 0,69 | 1/2"W | 116,83 | 4,41 | |
| 2" | 1,97 | 5,43 | 4,25 | 7,4 | 1,5 | 0,94 | 0,35 | 2,44 | 0,79 | 0,69 | 1/2"W | 143,38 | 6,9 | |
 |
2-1/2" | 2,56 | 6,56 | 5,35 | 9,65 | 2,17 | 1,38 | 0,47 | 3,11 | 1,22 | 1,2 | 3/4"W | 390,32 | 13,23 |
| 3" | 3,15 | 7,6 | 5,79 | 9,65 | 2,17 | 1,38 | 0,47 | 3,09 | 1,22 | 1,2 | 3/4"W | 412,44 | 22,27 | |
| 4" | 3,94 | 10,24 | 7,2 | 12,6 | 2,36 | 1,97 | 0,63 | 3,9 | 2,09 | 1,65 | 1"W | - | - |
