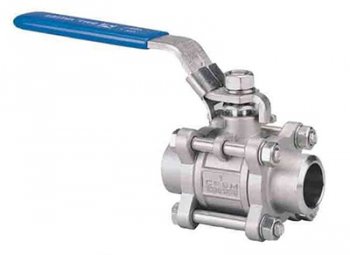

trodelna_za_zavarivanjeFeatures

Thebutt weld ends conform to

- ANSI B16.25
- & DIN 3239 part 1

Investment casting

Blow-out proof stem

PTFE Seat

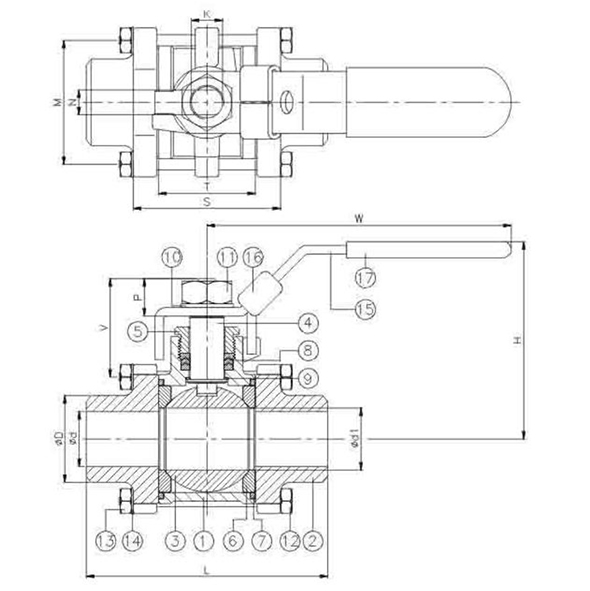

trodelna_za_zavarivanje_schema
Aplicable Standard
Test and Inspection API 598
ITEM PARTS MATERIAL
1 BODY ASTM A351-CF8M 1.4408 ASTM A216-WCB 1.0619
2 CAP
3 BALL ASTM A351-CF8M
4 STEM ASTM A276-316
5 GLAND NUT AISI 304
6 BALL SEAT PTFE / RTFE/CTFE
7 BODY SEAL PTFE
8 PACKING
9 THRUST WASHER
10 SPRING WASHER AISI 304
11 STEM NUT ASTM A194 GR.8
12 BOLT ASTM A193-B8 ASTM A193-B7
13 BOLT NUT ASTM A193-B8 ASTM A193-B7
14 SPRING WASHER AISI 304
15 HANDLE ASTM A167-304
16 LOCK DEVICE
17 HANDLE SLEEVE PVC
pn63 DN d D d1 L H W S T M N V P K Weight (kg)
8 8 13,5 12,7 64,5 54 102 35,5 21,5 29 5 29,7 10,5 5/16"W 0,41
10 12,7 17,5 12,7 64,5 54 102 35,5 21,5 29 5 29,7 10,5 5/16"W 0,41
15 15 22 15 66 57 102 38 24 33,2 5 30,1 10,5 5/16"W 0,52
20 20 27 20 83,5 66 120,5 43 28 37,5 6,5 36,5 13,5 3/8"W 0,71
25 25 34 25 95 76 158,5 54 35 42,4 8 40,6 15,5 7/16"W 1,08
32 32 42,5 32 111,2 81 158,5 65 45 50,9 8 41,8 15,5 7/16"W 1,71
40 38 48,5 38 129,6 98 188 75 55 59,4 9 48,5 17,5 1/2"W 2,35
50 50 61 50 151 106 188 88 66 73,4 9 49,4 17,5 1/2"W 3,55
65 65 73 65 184 138 245 114 86 96,5 12 72,1 33 3/4"W 8,9
80 80 90 80 209 154 245 132 100 81 12 65,6 33 3/4"W 14,3
100 100 115 100 235 178 320 158 125 102 16 76,2 39 1"W 23,4
1000 WOG NPS d D d1 L H W S T M N V P K Weight (lb)
1/4" 0,46 0,53 0,5 2,54 2,13 4,02 1,4 0,85 1,14 0,2 1,17 0,41 5/16"W 0,90
3/8" 0,50 0,69 0,5 2,54 2,13 4,02 1,4 0,85 1,14 0,2 1,17 0,41 5/16"W 0,90
1/2" 0,59 0,87 0,59 2,6 2,24 4,02 1,5 0,94 1,31 0,2 1,19 0,41 5/16"W 1,15
3/4" 0,79 1,06 0,79 3,29 2,6 4,74 1,69 1,1 1,48 0,26 1,44 0,53 3/8"W 1,57
1" 0,98 1,34 0,98 3,74 2,99 6,24 2,13 1,38 1,67 0,31 1,6 0,61 7/16"W 2,38
1-1/4" 1,.26 1,67 1,26 4,38 3,19 6,24 2,56 1,77 2 0,31 1,65 0,61 7/16"W 3,77
1-1/2" 1,.5 1,91 1,5 5,11 3,66 7,4 2,95 2,17 2,34 0,35 1,91 0,69 1/2"W 5,18
2" 1,97 2,4 1,97 5,94 4,17 7,4 3,46 2,60 2,89 0,35 1,94 0,69 1/2"W 7,83
2-1/2" 2,56 2,87 2,56 7,24 5,43 9,65 4,49 3,39 3,8 0,47 2,84 1,3 3/4"W 19,62
3" 3,15 3,54 3,15 8,23 6,06 9,65 5,2 3,94 3,19 0,47 2,58 1,3 3/4"W 31,53
4" 3,94 4,53 3,94 9,25 7,01 12,6 6,22 4,92 4,02 0,63 3 1,54 1"W 51,60
